摘要：储能变流器（PCS）作为储能系统实现并网、电能转换与功率调度的核心设备，其性能、运行稳定性及电网适配性直接关系储能系统的并网安全与运维效率。为此，国标GB/T 34120-2023与北美标准IEEE 1547-2018+IEEE 1547a-2020均对其电性能提出了严苛的量化指标，且覆盖多类工况，给合规检测带来不小挑战。针对这些检测难点，PF6000电功率分析仪聚焦PCS效率与损耗、电压故障穿越、谐波与间谐波三大核心检测场景，以高精度、高速瞬态捕捉、多维度测试能力，全面支撑PCS研发测试、型式试验及并网验收，助力企业高效通过国标、美标合规认证。
01.支持1ms~20s 自定义更新率，多通道同步测量效率、损耗及动态性能
PCS充放电转换效率与整机损耗是衡量设备能效水平的核心指标，也是GB/T 34133-2023电气性能检测的重点考核项目。
PF6000电功率分析仪最多支持8通道同步测量，基本功率精度高达0.03% rdg+0.03% rng，数据更新率可在1ms~20s范围内设置，能够同步采集PCS直流端口、交流端口及外部辅助供电的电压、电流、有功功率等关键参量，既可对稳态工况做长周期慢采样，也可以1ms高速更新率捕捉充放电切换、并离网转换的短暂动态过程，精准测算多工况下PCS的充放电效率、损耗及电压/电流纹波，并完成有功/无功功率控制、充放电转换、并离网切换等项目的评估。同时，仪器支持按设定的数据更新间隔自动保存CSV格式文件，实现测试数据的连续记录与便捷导出，为研发迭代、型式试验取证提供完整数据基础。
02.精准捕获故障穿越暂态波形，适配国内外并网认证测试

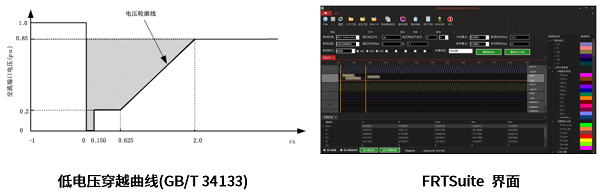

电压故障穿越性能，是储能变流器应对电网扰动、保障电网稳定运行的核心能力，也是近几年国内外标准迭代升级的重点。PF6000搭配FRTSuite专用软件，完整覆盖低电压穿越(LVRT)、高电压穿越(HVRT)及连续故障穿越测试。以5MS/s高速采样、微秒级高速响应能力，精准捕捉电网电压骤升/骤降、波动等瞬态故障过程，完整记录故障发生、持续、恢复全周期的电压、电流、功率、相位时序数据。可评估PCS在不同电压跌落深度、不同故障持续时长下的并网运行稳定性与无功支撑能力，测量逻辑符合GB/T 34133-2023/IEEE 1547.1-2020标准测试流程与并网安全阈值，有效解决瞬态工况数据采集滞后、波形失真、判定不准等行业痛点，为国内并网验收与海外出口认证提供可信测试依据。
03.高精度谐波子群/间谐波中心子群分析，合规保障并网电能质量
储能PCS采用高频电力电子变换拓扑，工作时除整数次谐波外，还会产生大量间谐波与高频谐波，极易造成电网电压畸变，干扰周边设备，严重时触发并网保护跳闸。GB/T 34133-2023 将谐波、间谐波正式纳入PCS强制检测项目，并明确限值要求；IEEE 1547.1-2020对并网设备电能质量同样提出严苛约束，是PCS等产品并网准入的核心门槛。
PF6000电功率分析仪内置IEC标准算法，支持2~50次谐波、谐波子群/间谐波中心子群、2kHz~9kHz高频谐波群、总谐波畸变率（THD）等核心参数同步分析，支持稳态、动态工况下的电能质量实时监测与数据分析，保障储能系统安全、合规并网运行。
结语：从多工况下的效率损耗精准测量，到高低电压穿越瞬态波形完整捕获，再到电能质量评估，PF6000电功率分析仪全方位对标GB/T 34133-2023国标与IEEE 1547.1-2020国际标准，覆盖储能PCS研发调试、型式试验、并网验收检测需求。以高精度、高瞬态响应、标准化的测试能力，助力储能设备企业提质增效、轻松完成国内外合规检测。
关于PF6000
PF6000是远方推出的新一代工业级电功率分析仪，广泛应用于开关电源、UPS、光伏逆变器、储能变流器、车载充电器、电动汽车驱动系统、电机与变频器等领域的研发、生产与品质测试。如需了解更多技术细节或申请样机试用，欢迎随时与我们联系。
