发布时间：2026-09-08
IEC TR 61547-1:2020 是照明产品频闪性能评价的重要技术依据，统一规范了固有频闪测量与电压波动抗扰度频闪测试两类场景，已被欧盟 ErP、北美能源之星及国内相关照明认证广泛采信，是频闪合规测试的核心参照之一。
要获得可重复、可对比、可追溯的频闪数据，测试电源并非普通供电设备，而是决定测量有效性的关键环节。标准对试验电源提出明确硬性指标：电压总失真≤0.2%、电压稳定度≤0.1%、暂态响应须达到微秒级，并能精确输出不同幅度、频率的周期性电压扰动波形。普通市电、普通稳压电源和通用变频电源通常难以同时满足这些要求。
一、为什么普通电源无法满足IEC TR 61547-1:2020 测试要求
1.市电波形畸变会引入额外光波动市电谐波、负载压降、电压瞬时跌落会叠加到灯具光输出中。仪器测得的PstLM、SVM 等参数会混合电源干扰与灯具自身频闪，无法真实反映产品固有频闪性能，容易将优质灯具误判为频闪超标。
2.普通稳压电源动态响应不足普通稳压电源虽可改善电压稳定度，但输出波形纯净度不够、暂态响应偏慢，难以复现标准规定的快速电压波动。
3.通用变频电源缺少频闪专用调制波形库通用变频电源通常具备频率调节能力，但缺少IEC TR 61547-1:2020 要求的频闪专用调制波形库，无法一键完成标准规定的全部电压抗扰测试工况，其输出电压精度和暂态特性也未必满足标准限值。
因此，选择专业频闪测试电源是满足IEC TR 61547-1:2020标准测试的重要且必须的环节。

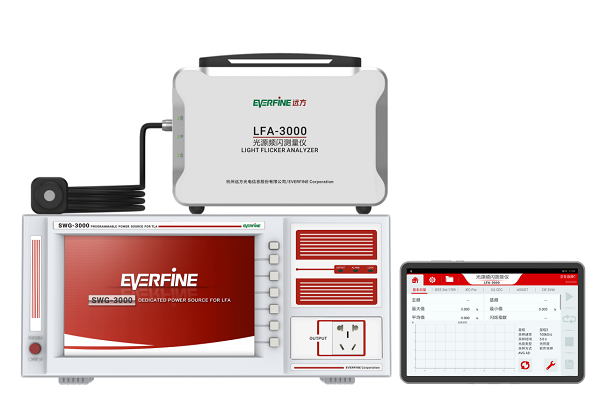

二、远方LFA-3000 + SWG-3000 成套方案
远方LFA-3000 光源频闪测量仪 + SWG-3000 频闪专用电源是面向 IEC TR 61547-1:2020 的成套测试系统，从供电、采集、计算到报告输出形成完整闭环。
（一）SWG-3000 频闪专用电源：从源头满足标准供电要求
1. 低失真、高稳定输出SWG-3000 在 45~65Hz 范围内电压总失真≤0.2%，电压稳定度≤0.1%，负载效应≤0.2%+0.2V，输出接近理想正弦波。这能够最大程度降低电源谐波和电压波动对光信号测量的干扰，确保 LFA-3000 测量的是灯具固有频闪特性。
2. 内置 IEC 标准电压波形库SWG-3000 原生内置 IEC TR 61547-1:2020 规定的调制电压波形，无需额外编程即可开展电压波动抗扰度测试。同时支持导入 CSV 波形文件，可复现不同地区现场电网畸变和复杂用电工况，覆盖标准认证测试和实际场景模拟。
3. 微秒级暂态响应电压暂态响应时间＜60μs，可精确复现标准规定的快速电压幅值、频率和调制波形切换，保证电压抗扰频闪测试的波形精度和重复性。
4. 宽量程、大容量输出容量1000VA，提供 100~130V / 200~260V 双电压量程，最大输出电流 10A，频率 45~65Hz 可调，可覆盖常规照明产品，兼容全球50/60Hz 电网标准。并可提供更大容量规格供选择。
5. 软件联动自动化SWG-3000 通过 LAN/RS232 与 LFA-3000 频闪测量软件 LFA Suite 无缝通讯。测试软件可一键设定电源电压、频率和调制工况，自动完成供电切换、光度采集和参数同步，减少人工干预，提高测试效率。
6. 完整保护与电参数监测集成短路、过流、过压、过功率、过热等多重保护，支持0~40℃宽温工作，可满足实验室连续运行。同时实时采集输出电压、电流、功率、功率因数等电参数，并同步写入测试报告，满足认证资料完整性要求。
（二）LFA-3000 光源频闪测量仪：高精度光信号采集与多标准评价
1. 高速采样与宽动态范围LFA-3000 最高采样速率 100kHz，动态范围达 8 个数量级，配备一级标准精密光度探头，照度测量范围 0.1 lx~200000 lx，可覆盖 0~100% 调光灯具，能够捕捉高低频细微光波动。
2. 多标准参数自动计算可自动计算PstLM、SVM、闪烁百分比 PF、闪烁指数 IF、调制深度 MD、Mp、调制百分比等标准参数。软件内置标准限值数据库，测量完成后可自动判定频闪安全等级。
3. 独立平板与无线操控采用可拆卸平板电脑作为交互终端，可不依赖外部电脑独立完成测试；支持无线控制和实时数据传输，兼顾实验室认证测量和现场快速评估。
4. 长时连续采样大容量内存支持持续采集与数据同步传输，可完成60s 及以上稳态频闪连续测量，满足 IEC 标准长时 Pst 测试要求。
（三）成套协同优势
1. 原生软硬件配套，时序同步LFA-3000 与 SWG-3000 由同一厂商开发，LFA Suite软件统一管理供电与光度采集，电压扰动波形和光波形时序完全同步，避免不同制造商设备组合可能出现的时序错位和数据不同步等问题。
2. 覆盖全球主流频闪标准除IEC TR 61547-1:2020 外，系统可同步支持 IEEE 1789、CIE TN 006、北美 CEC JA10、ASSIST、欧盟 ErP 等主流频闪法规和评价方法，一套设备即可完成多标准频闪合规测试。
3. 标准化报告输出系统可自动生成标准化PDF 测试报告，完整记录电源工况、光度波形、频闪指标、测试时长和量程配置，数据可溯源，满足国内 CMA、国际 CB、NVLAP 等第三方实验室认可要求。
三、结论
IEC TR 61547-1:2020 对灯具频闪测试的核心逻辑是先建立标准化、低畸变、可程控的供电环境，再开展高精度光波动测量。专业频闪专用电源不是可选配件，而是满足标准技术要求的硬性设备。普通市电、普通稳压电源和通用变频电源在波形纯度、电压稳定度、暂态响应和调制波形能力方面均存在明显不足，容易导致测试失真或认证失败。
远方LFA-3000 光源频闪测量仪 + SWG-3000 频闪专用电源成套系统，从供电源头匹配 IEC TR 61547-1:2020 的标准，配合高精度光信号采集和统一分析软件，可实现电压模拟、光信号采集、多标准参数计算和合规报告输出全流程闭环，是照明企业和检测机构开展IEC TR 61547-1:2020 频闪测试的高效合规解决方案。
