发布时间：2026-09-04
从光谱、表观光源、对向角和AEL计算，到连续及脉冲激光自动分级
内容摘要：激光安全等级不是由“功率大小”单一决定，而是由光谱、发射持续时间、表观光源尺寸、对向角等因素共同决定。本文结合LSTS-2000A的系统组成、测量流程与关键技术指标，说明激光产品如何依据IEC 60825-1、GB/T 7247.1等标准完成可达发射极限（AEL）计算和安全等级分类。

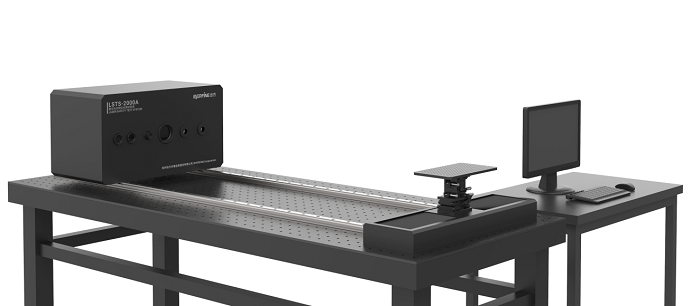

图1 LSTS-2000A激光光生物安全测试系统
一、为什么激光安全评价不能只看输出功率？
激光具有高方向性、高相干性和高准直性。即使产品标称输出功率不到1 mW，当光束经人眼光学系统聚焦到视网膜上时，局部能量密度仍可能实现多个数量级的上升；对于紫外、中远红外或不同的脉冲激光，主要受作用组织、作用时间和作用机制也并不相同。因此，“测得多少瓦”只是激光安全评价的一部分，不能直接替代标准规定的安全等级判定。
按照激光产品安全标准的分级要求，测试系统需要在规定的孔径、距离和接收角条件下测量可达发射量，再结合波长、发射持续时间、脉冲结构以及表观光源特征，计算对应等级的可达发射极限（Accessible Emission Limit，AEL）。只有当实测可达发射量与相应AEL进行比较后，才能形成有依据的安全等级结论。例如，相同的峰值辐射功率，连续发射产生的危害显然是比一个短脉冲要高的。同理，皮肤和眼睛的组织对于相同辐射水平的激光的耐受能力也是不同的，因为这些组织对于光信号的吸收是有波长选择性的。
二、激光安全等级判定需要测哪些关键参数？
表1 激光安全等级判定的主要参数链条
其中，表观光源尺寸和对向角是容易被忽略、但可能直接改变评价结果的参数。对于激光辐射空间分布不均匀的产品，若仅在单一角度下测量，可能遗漏最大辐射值，从而影响激光安全等级判定。更优的做法是同步实现辐射功率、表观光源图像与尺寸、对向角测量的步骤，并可在1.5 mrad至100 mrad范围内对不同接收角以及表观光源不同辐射区域进行分析，以识别最大危害情况。

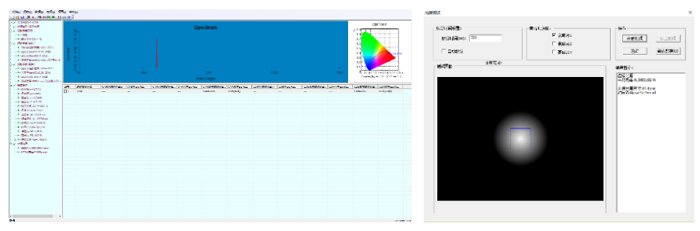

图2 光谱测试与表观光源图像分析界面
三、LSTS-2000A是如何适配激光安全等级测试的？
远方LSTS-2000A激光光生物安全测量系统是一套面向激光辐射参数测量和安全等级评定的一体化测试系统。系统参考IEC 60825-1:2014、GB/T 7247.1-2024、GB 46865-2025等标准，可自动测量得到表观光源尺寸、对向角、光谱分布、辐射功率和可达发射极限等参数，配合脉冲识别器兼容纳秒级激光脉冲的脉冲能量、峰值功率、平均功率的测试，并根据标准对光源进行安全等级分类，自动化程度高，重复性好，测量结果更加准确，特别适用于各类半导体激光器、气体激光器、光纤激光器等激光设备的测量分级。
LSTS-2000A 采用系统化的设计，将测量化繁为简，用户只需根据软件提示，进行相应步骤的操作就可以准确测量出相应条件下的有效辐射量值，软件就能计算出相关的可达发射极限并自动对激光产品进行安全等级分类。
四、从“测量”到“分级”：系统如何完成自动化流程？
1.被测激光器定位。系统配置可多维调节的夹具平台，俯仰与水平旋转调节精度不低于0.1°，水平平移和升降调节精度不低于0.1 mm，用于完成光轴对准和测试位置精密调整。
2.选择与标准相符的测试条件。系统支持条件1、条件3测量，并配置不少于3.5 mm、7.0 mm、24.5 mm和50.0 mm等孔径光阑。孔径并非普通附件，而是标准测量几何的一部分；孔径、距离或接收角不一致，都可能导致可达发射量发生变化。
3.多参数自动采集。系统分别获取光谱、脉冲时间特性、空间分布和辐射功率，并将结果传输至软件。对于纳秒级脉冲激光，配套脉冲识别模块可用于脉冲能量、峰值功率和平均功率分析。
4.AEL计算与等级比较。软件根据适用标准、波长、发射持续时间、脉冲结构及空间参数调用相应限值和修正规则，将实测可达发射量与等级限值比较，最终形成安全等级评定及测试报告。需要注意的是，自动计算并不意味着可以忽略标准适用范围和产品工作模式；对复杂扫描、组合波长或多工作状态产品，仍应由熟悉标准的人员确认测试边界。
五、哪些产品和机构适合配置该系统？
从测试对象看，LSTS-2000A适用于半导体激光器、气体激光器、光纤激光器等连续或脉冲激光设备。结合实际应用，可覆盖激光雷达与测距、VCSEL及消费电子感知模块、医疗激光设备、工业加工与检测激光器、科研激光系统等产品的安全评价需求。
从用户类型看，该系统更适合需要建立标准化激光安全能力的质量检测机构、计量与科研实验室、激光产品制造企业研发中心、认证检测部门及高校实验平台。对这些用户而言，系统价值不仅体现在测量范围，还体现在测试条件统一、数据自动传输、复杂参数关联计算和报告流程固化。
六、选购激光安全测试系统时应重点核查什么？
· 是否覆盖目标产品的波长、功率、能量、脉冲宽度和重复频率范围，不能只比较单个“最大功率”参数。
· 是否真正支持标准规定的孔径、距离、条件1与条件3测量，而不是仅提供普通功率计。
· 是否具备表观光源尺寸和对向角测量能力，并能处理非均匀或扩展光源，同步实现辐射功率的测量为佳。
· 能否同时分析单脉冲、脉冲串和平均功率条件，避免只测平均功率而低估脉冲危害。
· 软件是否能保存原始数据、计算过程数据和测试条件，便于复核、追溯和报告审核。
· 系统的易用性，对准调节的便利性和精确性，操作流程的人性化设计，也是选购该类设备的考虑点。
七、常见问题（FAQ）
问：LSTS-2000A与普通激光功率计有什么区别？
答：普通功率计主要输出功率或能量结果，而激光安全分级还需要标准规定的测量条件、光谱、表观光源、对向角、脉冲时间特性及AEL计算，是流程标准化的体现。LSTS-2000A面向的是完整的激光安全评价流程。
问：LSTS-2000A可以测试脉冲激光吗？
答：可以。系统兼容连续光和脉冲光，脉冲采样频率不低于1 MHz，并可配合脉冲识别器测量脉冲能量、频率、宽度、峰值功率和平均功率。具体可测最短脉宽及适配探测器应按实际配置确认。
问：为什么要测条件1和条件3？
答：不同条件模拟标准规定的观察或接收方式，以及被测激光的发散角特性。测试几何变化会改变进入规定孔径的可达发射量，因此条件选择可能直接影响等级判断。而规范统一的测量条件可以保证分级结果的有效性，便于在不同领域的传递使用。
问：系统能测量的最大波长范围、功率、能量？
答：系统能测量的波长范围：20000nm,功率可达250W，能量可达300J。系统也支持更多测量范围的扩展。
问：AEL是什么？
答：AEL即可达发射极限，是特定激光等级允许的最大可达发射量。它不是固定数值，而会随波长、发射持续时间、脉冲方式、表观光源等因素变化。
问：系统能否直接给出最终安全等级？
答：系统可依据选定标准和测得参数自动计算并形成等级评定。但对于多模式、多波长、扫描或特殊产品，仍应由专业人员确认测试状态、标准适用性和最不利工作条件。
结语：建立“可复核”的激光安全测试能力
激光产品安全等级的核心不是给产品贴上一个标签，而是通过标准化测量证明：在可预见的使用和接触条件下，产品的可达发射量是否满足相应等级限值。LSTS-2000A通过光谱、空间、功率与时间参数的协同测量，将表观光源分析、规定条件测试、AEL计算和等级评定连接为完整流程，可为激光产品研发验证、质量控制和检测认证提供系统化技术支撑。
对于准备建设激光安全实验室的单位，建议先明确被测产品的波长、连续/脉冲方式、功率与能量范围、最短脉宽、光束空间特性及拟采用标准，再据此确定探测器、衰减组件、孔径、夹具和软件功能配置。只有让系统能力与真实产品边界匹配，测试结果才具有稳定、可复核和可追溯的价值。
