摘要：静电放电（ESD）是造成半导体芯片失效、量产返工、终端故障的核心诱因之一。行业通用 HBM、CDM 测试仅可完成合规判定，无法定位芯片防护缺陷与失效机理。TLP 传输线脉冲测试可采集器件 I-V 曲线、漏电流数据，实现静电失效溯源与防护电路优化；远方 TLPS-2000 传输线脉冲测试系统依照国内外现行标准搭建，为芯片 ESD 可靠性检测提供全套量化测试解决方案。
一、芯片静电失效的核心危害与测试痛点
静电是电子行业普遍存在的隐性风险，在芯片晶圆制造、封装测试、仓储运输、终端使用全流程中均可产生。瞬时静电高压会沿芯片引脚侵入内部电路，引发介质击穿、金属热熔、栅极损伤等不可逆故障，直接导致芯片功能失效、性能衰减，大幅提升产品不良率与售后风险。

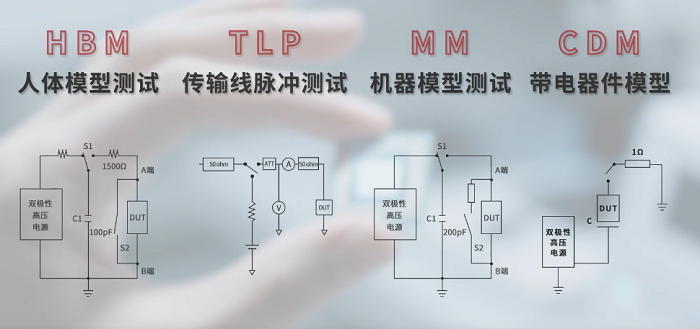

在传统芯片ESD验证体系中，半导体行业主流合规测试标准为HBM（人体模型）与CDM（器件充电模型），早前沿用的MM（机器模型）因适配性有限，目前已逐步被行业淘汰废止。这类传统合规测试存在明显局限性：依托固定标准放电波形模拟真实静电场景，最终仅输出单一的电压等级通过/失败判定，仅适用于产品合规认证与量产质检，无法反馈器件受应力过程中的动态变化，不能定位失效根源与设计短板，难以支撑芯片精细化迭代优化。
二、TLP测试核心原理：可控脉冲实现精准ESD表征
传输线脉冲测试（Transmission Line Pulse，TLP）是适配芯片研发诊断的高精度ESD测试技术，核心原理是通过充电传输线电缆，生成幅值、脉宽、上升沿均可精准调控的稳定矩形方波脉冲，逐级施加至被测半导体器件（DUT）。
测试过程中，系统可实时捕捉不同脉冲应力下器件的瞬态电压、电流变化，同步采集动态I-V特性曲线与漏电流数据。区别于传统测试的结果判定模式，TLP实现了“过程可监测、数据可追溯、特性可量化”，完整还原芯片在静电冲击下的响应全过程，为技术人员分析器件抗静电特性提供完整数据支撑。
三、TLP与传统ESD测试的核心差异与互补性
1、HBM/CDM测试：侧重合规认证。采用固定标准化波形，模拟真实工况下的静电放电场景，输出结果仅用于判定产品是否符合行业标准，适用于量产质检、合规送检、市场准入认证，无精细化诊断分析能力。
2、TLP测试：侧重研发诊断。脉冲参数可灵活无级调节，不局限于单一合规判定，核心用于芯片前期研发、电路优化、失效复盘。可精准定位芯片ESD防护薄弱点位、评估防护电路开启效率与电荷泄放能力，快速排查设计缺陷与工艺偏差，加速产品迭代落地。
四、TLP测试在芯片失效分析中的核心应用价值
依托完整的动态数据采集能力，TLP测试可全方位支撑半导体器件ESD研究与品质优化，核心应用场景覆盖芯片设计、工艺验证、失效复盘全流程：
第一，精准提取核心设计参数。通过逐级加压测试，绘制完整的TLP I-V特性曲线与漏电流变化曲线，可精准获取器件开启电压、维持电压、失效电流、稳态漏电流等关键ESD参数，为防护电路设计提供量化依据。
第二，快速定位设计与工艺问题。通过实测曲线与仿真设计数据比对，可快速排查晶圆工艺偏差、电路布局缺陷、防护结构失效等问题；通过异常曲线特征，反向推导静电失效机理，解决传统测试“只知失效、不知原因”的痛点。
第三，优化器件抗静电性能。依托精细化测试数据，针对性优化ESD防护结构、调整器件参数、优化生产工艺，从源头提升芯片的静电耐受能力与长期可靠性。
五、远方TLPS-2000 TLP测试系统解决方案

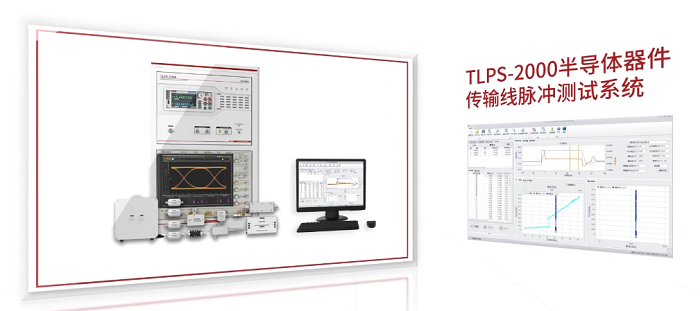

针对半导体器件ESD测试标准化、精细化、全流程诊断需求，杭州远方自主研发TLPS-2000半导体器件传输线脉冲测试系统，严格依据国内外最新ESD测试标准ANSI/ESD STM5.5.1-2022、GB/T 44635-2024、IEC 62615:2010研发，集成脉冲发生器、高精度I-V测量单元、高速示波器、专业测试软件于一体，实现一体化全自动TLP测试。

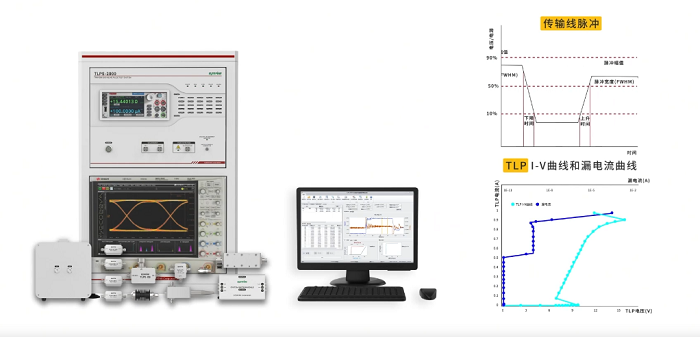

设备可输出高精度、高稳定性的可控传输线脉冲，精准完成器件瞬态I-V特性、稳态漏电流、ESD失效阈值等核心参数的自动化测量。系统适配分立器件、集成电路等各类半导体产品，可全面支撑器件TLP特性研究、静电敏感阈值标定、ESD保护电路优化、失效机理分析等研发与检测工作，为半导体行业ESD可靠性测试提供标准化、可溯源、高精度的完整解决方案，持续助力国产芯片可靠性技术升级。
常见问题解答
Q1：TLP测试和传统HBM测试的区别是什么？
A1：HBM属于合规性测试，输出通过/失败结果，用于产品认证量产；TLP属于表征诊断测试，可输出动态I-V曲线与漏电流数据，用于芯片研发迭代、失效溯源与工艺优化，二者波形能量等效、数据互补。
Q2：TLP测试主要用来解决芯片哪些静电问题？
A2：主要用于定位芯片ESD防护薄弱点、测量器件静电失效阈值、评估防护电路泄放能力、排查工艺与设计偏差，解决芯片静电失效无法溯源、性能无法量化的行业难题。
Q3：哪些半导体产品需要做TLP测试？
A3：各类分立器件、通用集成电路、功率器件、车载芯片、消费电子芯片等，但凡需要做ESD可靠性验证、研发迭代、失效分析的半导体器件，均适配TLP测试方案。
