发布时间：2022-11-22
随着VCSEL在智能终端、激光雷达、智能机器人、人脸识别、测距等领域的广泛应用，其测试技术也成为一大热点。VCSEL需要测量的基本参数包括光谱、LIV特性、温度特性、阈值电流、辐射效率、斜率效率、PD电流、近远场光束分布以及人眼安全等等。
↑ 智能手机的人脸识别
↑ TOF在ADAS中的应用
VCSEL作为一种激光器，带宽极小，一般脉冲模式工作，脉冲模式测量，对光谱和辐射功率测量提出新的要求：
● 对测量光谱仪带宽提出更高要求，至少0.2nm；

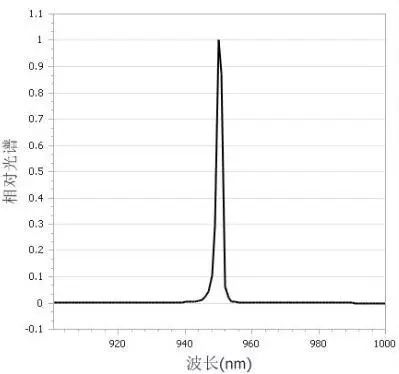

↑ 典型VCSEL相对光谱分布
● 脉冲模式下精确测量光束分布和辐射危害等具有一定难度；
↑ 典型VCSEL光斑形状
● 测量其各项特性在不同温度下的表现；

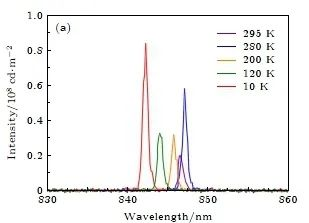

↑ 某VCSEL峰值随温度变化

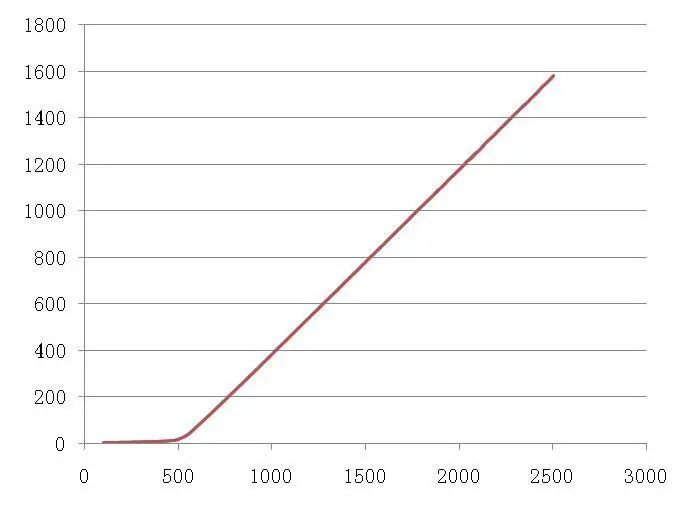

● LIV曲线测量需要在大动态范围内扫描测量各电流下的光辐射特性
● 窄脉宽、脉宽和占空比可编程的高精度脉冲电源；

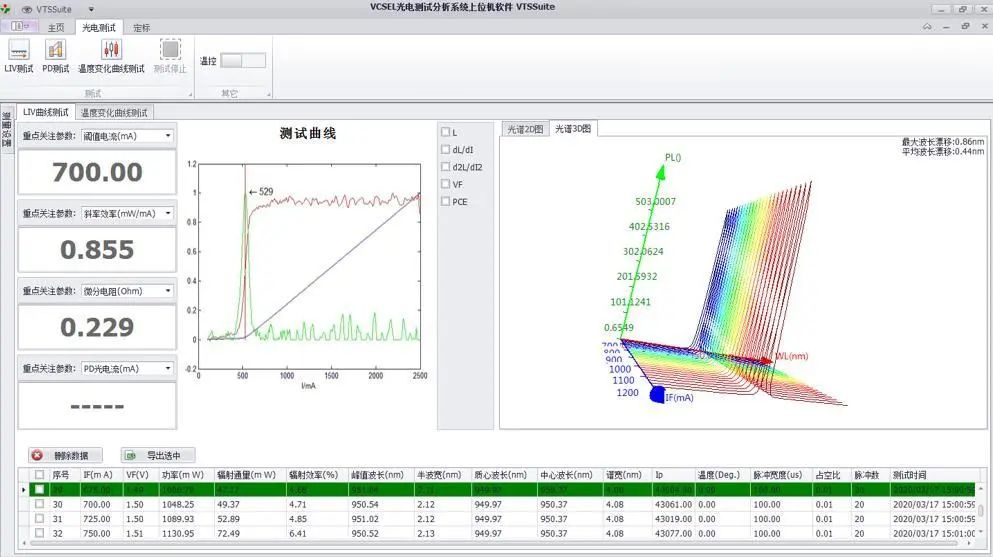

LIV和光谱特性测量解决方案
集高分辨光谱仪、精确温控、高精度脉冲电源为一体，测试功能强大、同步性好、精度高、稳定性好。可实现VCSEL的LIV特性曲线、阈值电流、辐射-温度特性、PD电流、光谱功率分布曲线、带宽及相关参数等的测量分析。
● 光谱范围：800-1000nm，优于0.2nm的极小带宽，0.05nm的波长准确度
● 配置VCSEL测量专用μs级或ns级脉冲电源（恒流），同步性好，测量精确
● 配置温控装置，用于VCSEL在不同温度下特性的监测分析
● 具备PD电流测量功能

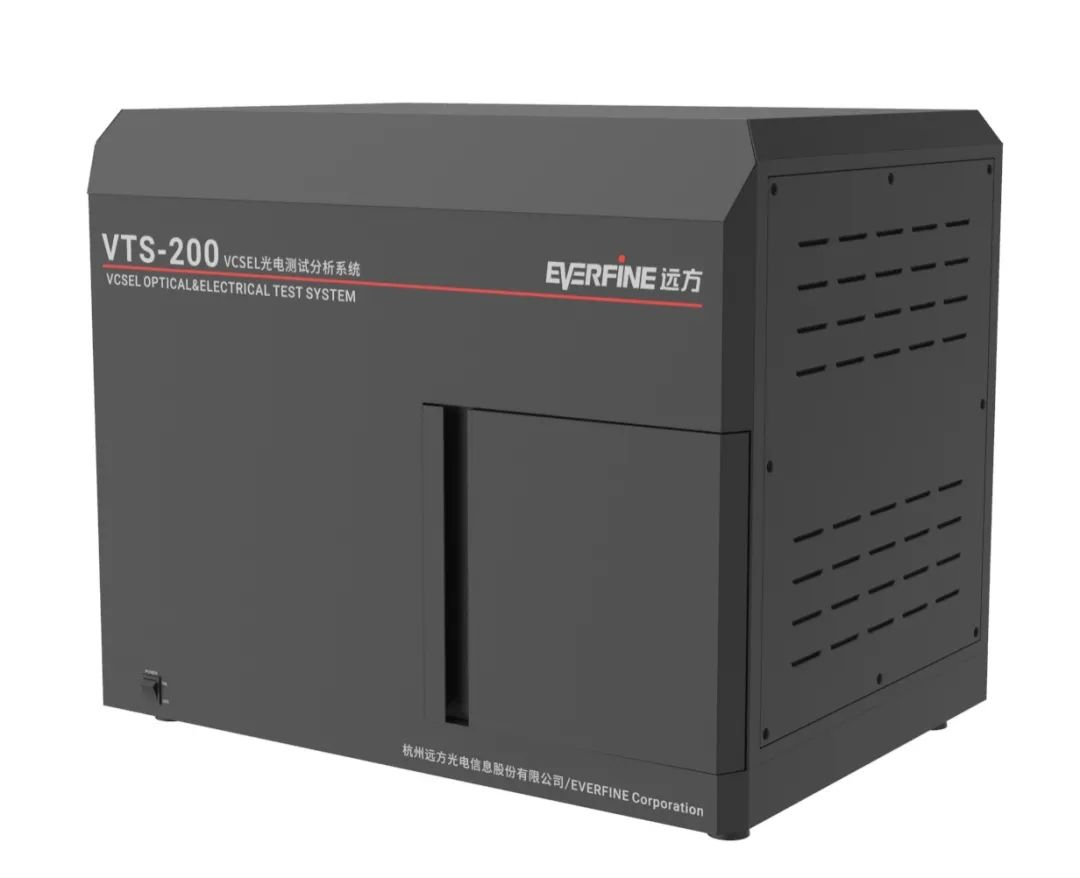

↑ VTS-200 VCSEL
光电测试分析系统
空间辐射分布以及人眼安全测量解决方案
可实现VCSEL 空间辐射强度分布的精确测试，同时获得VCSEL 光谱、光辐射照度、辐射效率、FOV、人眼安全类别、电参数、时域特性（选项）和PD电流量值。同步性好、角度精度高、采样速率快，可作为实验室高精度参考量值的测量应用。
● 光谱范围覆盖800-1000nm，优于0.2nm的带宽，0.05nm的波长准确度
● VCSEL远场投影光斑强度分布、指定距离的FOV、人眼安全等的精确测量
● 时域特性测试功能（选项）：专用ns脉冲源与红外高速采样技术相结合
● 具备PD电流测量功能

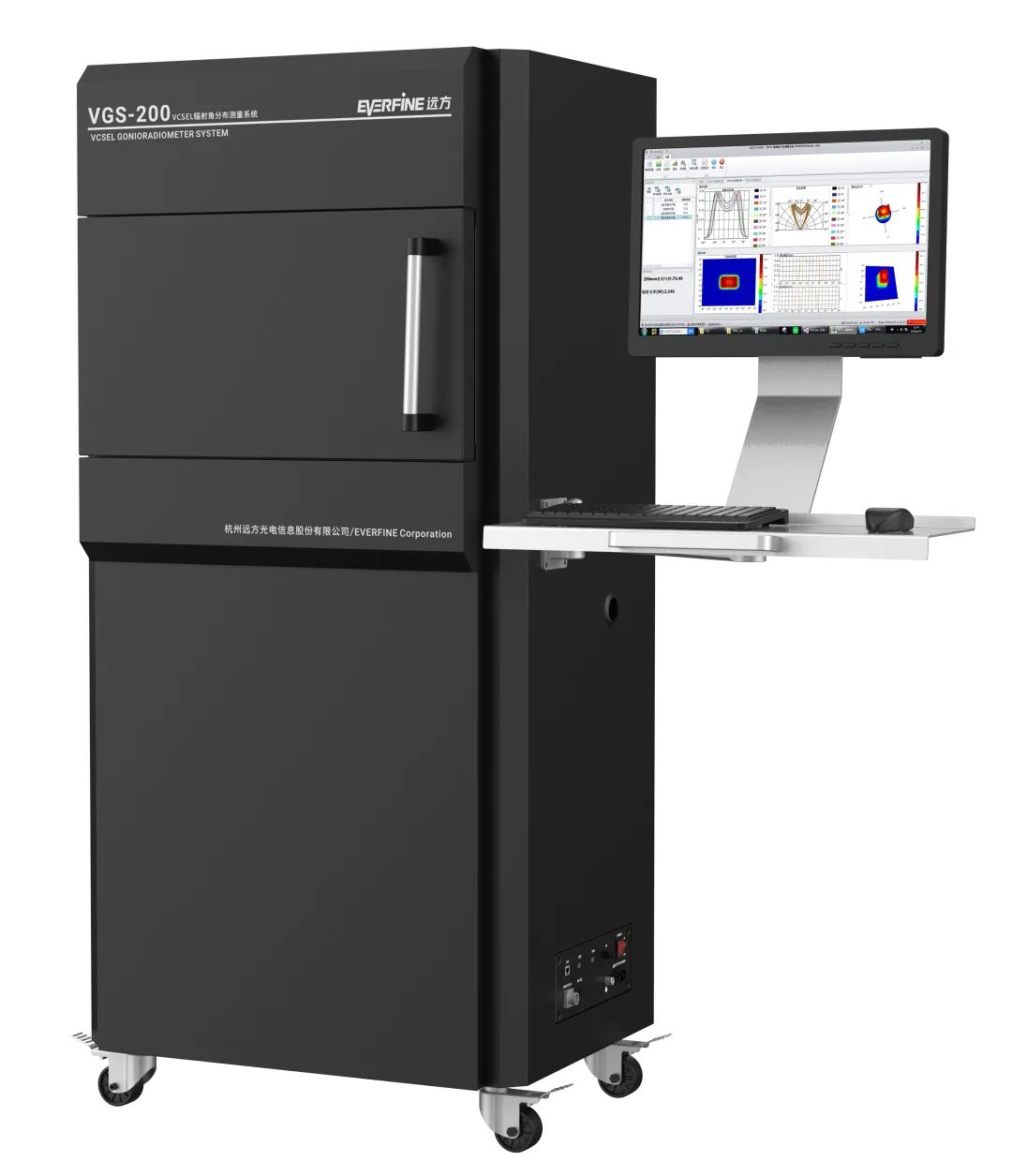

↑ VGS-200 VCSEL
辐射角分布测量系统

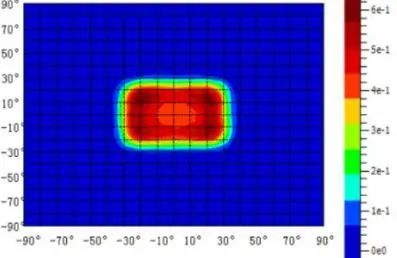

↑ 某VCSEL的等照度分布图

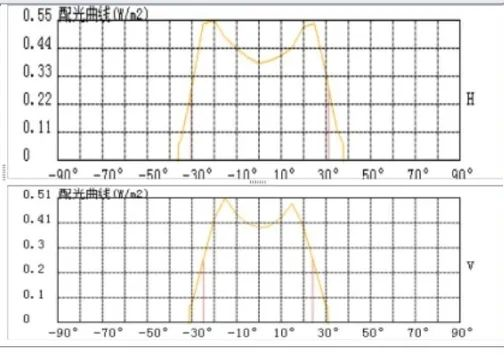

↑ 某VCSEL的配光曲线图
